características
|
-
5 pistolas catracas magnetron para 5 materiais diferentes
-
dependendo das fontes de alimentação usadas (rf ou dc), tanto materiais metálicos quanto não metálicos podem ser depositados.
-
capaz de pulverizar 5 materiais-alvo para produzir várias composições através de diferentes tempos / taxas de sputtering
-
com 5 fontes de alimentação opcionais, 5 materiais alvo podem ser crepitados ao mesmo tempo para sputtering combinatório
-
16 amostras podem ser depositadas em um lote com uma máscara e um suporte de amostra rotativa
|
|
potência de entrada
|
-
monofásica 220 vac, 50/60 hz
-
1000 w (incluindo bomba de vácuo e resfriador de água)
|
|
fonte de energia
|
-
um gerador de rf auto-match de 13,5 mhz, 300 w está incluído e conectado às cabeças de pulverização
-
o interruptor rotativo pode ativar uma cabeça de pulverização de cada vez. cabeças de sputtering podem ser trocadas “no plasma” sem quebra de vácuo durante um processo de multicamadas.
-
várias fontes de alimentação de rf são opcionais, o que permite ao usuário disparar multi-alvo ao mesmo tempo para sputtering combinatório
-
laptop com software de controle está disponível a um custo extra para controlar o tempo de sputtering de cada arma de RF e poder
|
|
opcional
|
-
você pode escolher fonte de energia dc para sputtering alvo metálico
-
Com cinco fontes de alimentação dc ou rf, 5 materiais alvo podem ser crepitados ao mesmo tempo para sputtering combinatória
|
|
cabeça de pulverização catódica
|
-
Cinco cabeças de pulverização magnetron de 1 "com jaquetas de refrigeração a água estão incluídas e inseridas na câmara de quartzo através de grampos rápidos
-
A substituição do cabo de rf pode ser adquirida em tmax
-
um obturador operado manualmente é construído no flange (ver foto 3)
-
um resfriador de água recirculante controlado digitalmente de 10 l / min é incluído para resfriamento das cabeças de pulverização
-
|
|
alvo de pulverização
|
-
exigência de tamanho do alvo: 1 "diâmetro x 1/8" espessura max
-
faixa de distância de pulverização: 50 - 80 mm ajustável
-
faixa de ângulo de sputtering: 0 - 25 ° ajustável
-
1 "diâmetro cu alvo e al 2 o 3 alvo estão incluídos para teste de demonstração
-
vários alvos de pulverização de óxido de 1 ”estão disponíveis mediante solicitação e custo extra
-
para ligação ao alvo, placas de suporte de cobre de 1 mm e 2 mm estão incluídas. placas de suporte de epóxi de prata (foto 1) e cobre extra (foto 2) podem ser encomendadas em tmax
|
|

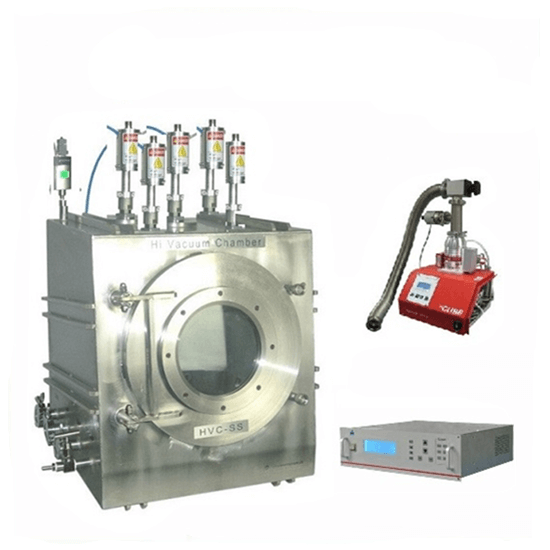

Câmara de vácuo
|
-
câmara de vácuo é feita de aço inoxidável 304 com reforço de reforço
-
dentro do tamanho da câmara de vácuo: 470 mm l × 445 mm d × 522 mm h (~ 105 litros, 18,5 "x 17,5" x 20,5 ")
-
rodada 380 mm dia. porta tipo articulada com janela de vidro de 150 mm de diâmetro
-
faixa de temperatura: -15 a 150 ° c
-
nível de vácuo: 4.0e-5 torr com bomba turbo
|
|
suporte de amostra
|
-
Suporte de amostra rotativo de 150 mm de diâmetro para revestimento 16 amostras de um lote com diferentes composições
-
suporte de amostra e rotação da máscara podem ser controlados manualmente por um botão ou automaticamente por um software de controle (opcional)
-
a temperatura do suporte da amostra é ajustável de rt a 600 ° c max
|
|
bomba de vácuo
|
-
porta de vácuo kf40 é construída para conectar a uma bomba de vácuo.
-
uma bomba turbo compacta está incluída
-
4.0e-5 torr com bomba turbo opcional
|
|
opcional
|
-
o sensor de espessura de quartzo de precisão é opcional. Ele pode ser construído na câmara para monitorar a espessura do revestimento com precisão de 0,1 Å (requer refrigeração por água)
-
conexão usb fácil para pc para espessura remota e monitoramento de velocidade de revestimento
-
5 pcs sensores de quartzo (consumíveis) estão incluídos
|
|
peso líquido
|
|
|
conformidade
|
-
aprovação de ce
-
certificação met (ul 1450) está disponível mediante solicitação a um custo extra, entre em contato com nosso representante de vendas para cotação.
|
|
garantia
|
-
um ano de garantia limitada com suporte vitalício
|
|
Notas de aplicação
|
-
este revestidor de pulverização catódica de 1 "rf compacto é projetado para revestimento de filmes finos de óxido em substratos de monocristal de óxido, que geralmente não precisam de alto vácuo configurado
-
um regulador de pressão de dois estágios (não incluído) deve ser instalado no cilindro de gás para limitar a pressão de saída do gás abaixo de 0,02 mpa para uso seguro. por favor use & gt; 5n pureza ar gás para pulverização de plasma
-
Para obter a melhor resistência de aderência de filme-substrato, limpe a superfície do substrato antes do revestimento:
-
limpeza ultrassônica com os seguintes banhos sequenciais - (1) acetona, (2) álcool isopropílico - para remover óleo e graxa. secar o substrato com n2, depois cozer a quente em vácuo para remover a umidade absorvida
-
limpeza de plasma pode ser necessária para desbaste de superfície, ativação de ligações químicas de superfície ou remoção adicional de contaminação
-
uma fina camada de buffer (~ 5 nm), como cr, ti, mo, ta, poderia ser aplicada para melhorar a aderência de metais e ligas
-
Para melhor desempenho, os alvos não condutores devem ser instalados com uma placa de apoio de cobre. por favor, consulte o vídeo de instruções abaixo (# 3) para a ligação ao alvo
-
Lith fornece substrato de cristal simples de aaz
-
os revestidores de pulverização por plasma de rf lit têm revestido com sucesso 2 o 3 substrato a 500 ° c
-
testar a flexibilidade do filme fino / eletrodo revestido com eq-mbt-12-ld mandril bending tester .
-
alta voltagem! cabeças de pulverização conectam-se a alta tensão. para segurança, o operador deve desligar o gerador de rf antes do carregamento da amostra e das operações de troca de alvo
-
não use água da torneira no resfriador de água. use refrigerante, água destilada ou aditivos anticorrosivos com água
-
|
